V 超级拱型橡胶护舷

特点：

1.吸能量高，反力低；

2.机构合理，使用寿命长；

3.安装牢固，方便。

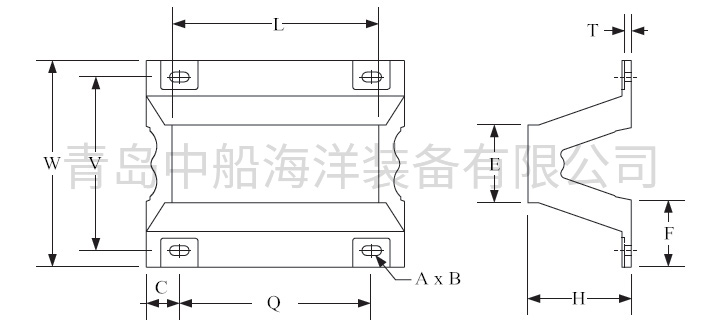

规格：

规格	规格尺寸
规格	H	L	C	Q	n	E	V	W	F	T	A	B
V-150×1000	150	1000	110	855	2	98	240	300	96	22.5	50	25
V-150×1500	150	1500	112.5	675	3	98	240	300	96	22.5	50	25
V-150×2000	150	2000	215	620	4	98	240	300	96	22.5	50	25
V-150×2500	150	2500	220	785	4	98	240	300	96	22.5	50	25
V-150×3000	150	3000	215	715	5	98	240	300	96	22.5	50	25
V-150×3500	150	3500	220	671	6	98	240	300	96	22.5	50	25
V-200×1000	200	1000	120	860	1	145	320	400	128	30	58	29
V-200×1500	200	1500	120	680	2	145	320	400	128	30	58	29
V-200×2000	200	2000	120	62	3	145	320	400	128	30	58	29
V-200×2500	200	2500	122.5	785	3	145	320	400	128	30	58	29
V-200×3000	200	3000	120	715	4	145	320	400	128	30	58	29
V-200×3500	200	3500	120	672	5	145	320	400	128	30	58	29
V-250×1000	250	1000	130	865	1	164	410	500	160	30	64	32
V-250×1500	250	1500	132.5	680	2	164	410	500	160	30	64	32
V-250×2000	250	2000	132.5	620	3	164	410	500	160	30	64	32
V-250×2500	250	2500	127.5	790	3	164	410	500	160	30	64	32
V-250×3000	250	3000	132.5	715	4	164	410	500	160	30	64	32
V-250×3500	250	3500	130	673	5	164	410	500	160	30	64	32
V-300×1000	300	1000	140	870	1	225	490	600	195	33	70	35
V-300×1500	300	1500	140	685	2	225	490	600	195	33	70	35
V-300×2000	300	2000	137.5	625	3	225	490	600	195	33	70	35
V-300×2500	300	2500	140	790	3	225	490	600	195	33	70	35
V-300×3000	300	3000	145	715	4	225	490	600	195	33	70	35
V-300×3500	300	3500	140	674	5	225	490	600	195	33	70	35
V-400×1000	400	1000	150	900	1	300	670	800	260	4	82	41
V-400×1500	400	1500	150	700	2	300	670	800	260	4	82	41
V-400×2000	400	2000	147.5	635	3	300	670	800	260	4	82	41
V-400×2500	400	2500	150	800	3	300	670	800	260	4	82	41
V-400×3000	400	3000	150	725	4	300	670	800	260	4	82	41
V-400×3500	400	3500	150	680	5	300	670	800	260	4	82	41
V-500×1000	500	1000	160	930	1	375	840	1000	325	45	94	47
V-500×1500	500	1500	160	715	2	375	840	1000	325	45	94	47
V-500×2000	500	2000	157.5	645	3	375	840	1000	325	45	94	47
V-500×2500	500	2500	160	810	3	375	840	1000	325	45	94	47
V-500×3000	500	3000	165	730	4	375	840	1000	325	45	94	47
V-500×3500	500	3500	160	686	5	375	840	1000	325	45	94	47
V-600×1000	600	1000	170	960	1	450	1010	1200	390	54	100	50
V-600×1500	600	1500	170	730	2	450	1010	1200	390	54	100	50
V-600×2000	600	2000	167.5	655	3	450	1010	1200	390	54	100	50
V-600×2500	600	2500	170	820	3	450	1010	1200	390	54	100	50
V-600×3000	600	3000	170	740	4	450	1010	1200	390	54	100	50
V-600×3500	600	3500	170	692	5	450	1010	1200	390	54	100	50
V-800×1000	800	1000	180	1040	1	600	1340	1600	520	72	136	68
V-800×1500	800	1500	180	770	2	600	1340	1600	520	72	136	68
V-800×2000	800	2000	180	680	3	600	1340	1600	520	72	136	68
V-800×2500	800	2500	182.5	845	3	600	1340	1600	520	72	136	68
V-800×3000	800	3000	180	760	4	600	1340	1600	520	72	136	68
V-1000×1000	1000	1000	200	1100	1	750	1680	2000	650	90	136	68
V-1000×1500	1000	1500	200	800	2	750	1680	2000	650	90	136	68
V-1000×2000	1000	2000	200	700	3	750	1680	2000	650	90	136	68

备注：其他非系列规格可以根据客户需要生产。

性能:

橡胶等级	超高反力型FS				高反力型FH				标准反力型FO				低反力型FL
变形	52.5%		55%		52.5%		55%		52.5%		55%		52.5%		55%
性能	反力 KN	吸能量 KN-M	反力 KN	吸能量 KN-M	反力 KN	吸能量 KN-M	反力 KN	吸能量 KN-M	反力 KN	吸能量 KN-M	反力 KN	吸能量 KN-M	反力 KN	吸能量 KN-M	反力 KN	吸能量 KN-M
型号	反力 KN	吸能量 KN-M	反力 KN	吸能量 KN-M	反力 KN	吸能量 KN-M	反力 KN	吸能量 KN-M	反力 KN	吸能量 KN-M	反力 KN	吸能量 KN-M	反力 KN	吸能量 KN-M	反力 KN	吸能量 KN-M
V-150H	135	7.1	182	8.4	147	6.1	157	7.1	87.7	4.1	117	5.1	58	3.1	79.6	4.1
V-200H	176	11.2	240	14.3	156	11.2	208	12.2	114	8.2	156	9.2	78.5	5.1	104	6.1
V-250H	281	29	391	41.2	216	22.8	300	24	179	18.8	249	19.8	154	16.6	213	17.7
V-300H	330	41.8	460	44.8	254	31.6	353	33.7	2.9	25.5	300	27.4	181	22.4	251	24.5
V-400H	441	74.4	612	79.4	339	57.1	469	6.12	281	46.9	361	50	241	40.5	334	43.9
V-500H	551	115	765	123	423	89.5	588	94.9	351	73.4	487	78.5	301	69.4	418	67.3
V-600H	660	166	917	179	508	129	706	138	420	106	590	113	361	90.7	502	97
V-800H	881	296	1224	317	677	228	940	254	561	189	779	202	481	162	669	173
V-1000H	1101	463	1529	496	846	356	1176	381	703	295	975	317	602	253	835	271

备注：性能公差±10%

安装配件 :

规格	螺栓				垫片								预埋螺母地角杆地角板
规格	D	J	S	H	m	N	n	P	Q	U	V	R	a	b	e	T	L	G
150H	M22	55	50	14	68	12	60	23	32	5	24	10	50	75	28	6	165	50
200H	M24	65	59	15	74	14	80	33	42	5	26	10	59	85	34	6	180	55
250H	M27	65	60	17	88	16	95	42	48	5	30	15	60	95	34	9	200	55
300H	M30	85	70	19	100	19	110	47	58	5	37	15	85	12	44	9	300	80
400H	M36	95	80	23	119	22	126	52	68	6	43	25	85	125	48	9	360	85
500H	M42	110	90	26	127	25	145	56	83	6	49	30	95	140	58	12	420	110
600H	M48	110	100	30	139	28	165	61	98	6	52	30	95	145	65	12	480	115
800H	M64	150	120	40	195	32	266	124	134	8	70	40	125	190	78	16	640	130
1000H	M64	150	120	40	215	36	306	134	164	8	70	40	125	190	78	16	640	130

材质 :

序号	名称	材质	数量
1	螺栓	Q235 热镀锌/1Cr13(2Cr13)1Cr18Ni9Ti/SUS304/SUS316	1
2	垫片	Q235 热镀锌、1Cr18Ni9Ti	1
3	预埋螺母	1Cr13(2Cr13)1Cr18Ni9Ti/SUS304/SUS316	1
4	地角杆	Q235	1
5	地角板	Q235	1
