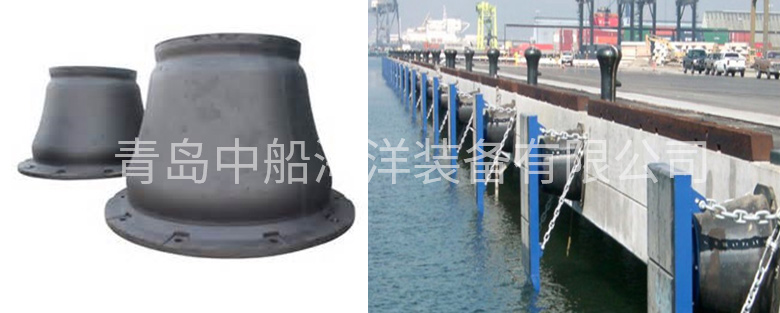

CO锥形橡胶护舷
特点：
1. 所受剪力大大降低；
2. 结构更加合理，变形量增大，吸能量高，倾斜压缩性能更好。
3. 强度高，使用寿命长。

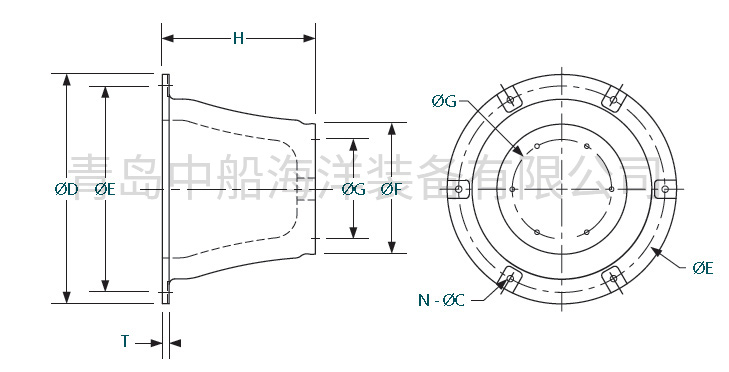

规格/Specification:
|
型号(mm) |
规格 |
|||||||
|
H |
ØF |
ØG |
ØE |
ØD |
Bolt Size |
N-ØC |
T |
|
|
CO500 |
500 |
425 |
325 |
675 |
750 |
M24 |
4-30 |
25 |
|
CO600 |
600 |
510 |
390 |
810 |
900 |
M24 |
6-30 |
27 |
|
CO700 |
700 |
595 |
455 |
945 |
1050 |
M30 |
6-38 |
32 |
|
CO800 |
800 |
680 |
520 |
1080 |
1200 |
M36 |
6-38 |
32 |
|
CO900 |
900 |
765 |
585 |
1215 |
1350 |
M36 |
6-44 |
36 |
|
CO1000 |
1000 |
850 |
650 |
1350 |
1500 |
M42 |
3-56 |
45 |
|
CO1100 |
1100 |
935 |
715 |
1485 |
1650 |
M42 |
6-50 |
50 |
|
CO1150 |
1150 |
998 |
750 |
1550 |
1725 |
M42 |
6-56 |
52 |
|
CO1200 |
1200 |
1020 |
780 |
1620 |
1800 |
M42 |
8-50 |
54 |
|
CO1300 |
1300 |
1105 |
845 |
1755 |
1950 |
M48 |
8-60 |
59 |
|
CO1400 |
1400 |
1190 |
930 |
1890 |
2100 |
M48 |
8-60 |
66 |
|
CO1600 |
1600 |
1360 |
1060 |
2160 |
2400 |
M48 |
8-70 |
72 |
|
CO1800 |
1800 |
1530 |
1190 |
2430 |
2700 |
M56 |
10-76 |
78 |
备注：可以根据客户要求制作不同的规格。
性能:
|
型号 |
性能 |
|||||||||||||||
|
设计压缩变形70% |
最大压缩变形72% |
|||||||||||||||
|
FS |
FH |
FO |
FL |
FS |
FH |
FO |
FL |
|||||||||
|
R |
E |
R |
E |
R |
E |
R |
E |
R |
E |
R |
E |
R |
E |
R |
E |
|
|
CO500 |
342 |
80.6 |
273 |
64.3 |
204 |
47.9 |
168 |
37.7 |
388 |
91.8 |
317 |
71.4 |
237 |
51 |
197 |
41.8 |
|
CO 600 |
490 |
160 |
390 |
130 |
289 |
95.9 |
230 |
76.5 |
533 |
164 |
438 |
132 |
325 |
106 |
263 |
86.7 |
|
CO700 |
665 |
240 |
532 |
185 |
320 |
153 |
314 |
122 |
705 |
248 |
579 |
196 |
435 |
157 |
348 |
127 |
|
CO800 |
879 |
375 |
720 |
300 |
512 |
229 |
410 |
183 |
949 |
388 |
850 |
300 |
588 |
257 |
437 |
212 |
|
CO900 |
1099 |
504 |
879 |
407 |
648 |
312 |
518 |
260 |
1213 |
527 |
976 |
440 |
717 |
341 |
569 |
275 |
|
CO1000 |
1366 |
682 |
1100 |
552 |
800 |
446 |
641 |
357 |
1537 |
750 |
1237 |
600 |
900 |
488 |
712 |
388 |
|
CO1100 |
1459 |
847 |
1169 |
663 |
946 |
505 |
816 |
416 |
1601 |
882 |
1284 |
695 |
1039 |
538 |
850 |
441 |
|
CO1150 |
1799 |
1050 |
1420 |
900 |
1059 |
679 |
847 |
543 |
2025 |
1125 |
1625 |
957 |
1175 |
731 |
937 |
600 |
|
CO1200 |
1883 |
1115 |
1526 |
971 |
1128 |
719 |
908 |
571 |
2086 |
1172 |
1698 |
1018 |
1252 |
754 |
1005 |
599 |
|
CO1300 |
2166 |
1617 |
1739 |
1336 |
1346 |
1064 |
1148 |
765 |
2358 |
1673 |
1938 |
1387 |
1567 |
1099 |
1224 |
816 |
|
CO1400 |
2300 |
1720 |
1840 |
1376 |
1472 |
1101 |
1173 |
877 |
2556 |
1791 |
2045 |
1433 |
1636 |
1147 |
1304 |
914 |
|
CO1600 |
3084 |
2467 |
2313 |
1974 |
1850 |
1579 |
1446 |
1259 |
3213 |
2570 |
2570 |
2056 |
2056 |
1645 |
1606 |
1311 |
|
CO1800 |
3825 |
3609 |
3060 |
2887 |
2449 |
2309 |
1950 |
1840 |
4249 |
3760 |
3400 |
3007 |
2720 |
2406 |
2168 |
1918 |
备注：（1）R-反力（KN），E-吸能量（KN-M)；
(2) FS-超高返力型，FH-高反力型，FO-标准反力型，FL-低反力型；
(3) 性能公差：±10%
安装:
|

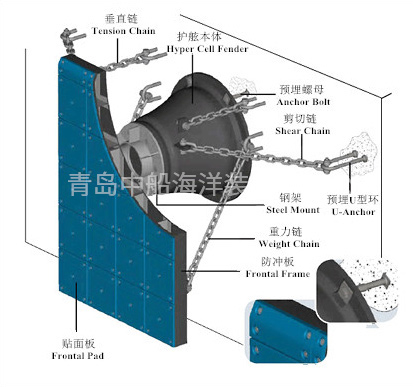

序号 |
名称 |
用途 |
材质 l |
||
|
1 |
橡胶护舷本体 |
吸收船舶靠泊及停靠时的冲击能量，保护船舶和码头。 |
橡胶，Q235 |
||
|
2 |
防冲板 |
降低船体面压，避免码头及船舶损坏。 |
Q235涂漆 |
||
|
3 |
贴面板 |
降低摩擦系数保护船体 |
超高分子量聚乙烯板 |
||
|
4 |
预埋件 |
预埋螺栓、螺母 |
用于固定橡胶护舷与码头上。 |
1Cr18Ni9Ti,SUS304,SUS316(或Q235热镀锌） |
|
|
预埋U型环 |
吊挂链条用。 |
Q235涂漆（或热镀锌） |
|||
|
5 |
连接螺栓、螺母 |
护舷与防冲板连接 |
不锈钢（或热镀锌） |
||
|
6 |
链条 |
承重链 |
承受防冲板重量，减小护舷下垂。 |
1Cr18Ni9Ti,SUS304,SUS316 (或Q235热镀锌 |
|
|
拉伸链 |
当护舷下部受力时，限制上部护舷拉伸。 |
Q235热镀锌或涂漆 |
|||
|
剪切链 |
防止护舷系统剪切变形。 |
Q235热镀锌或涂漆 |
|||
